Описание

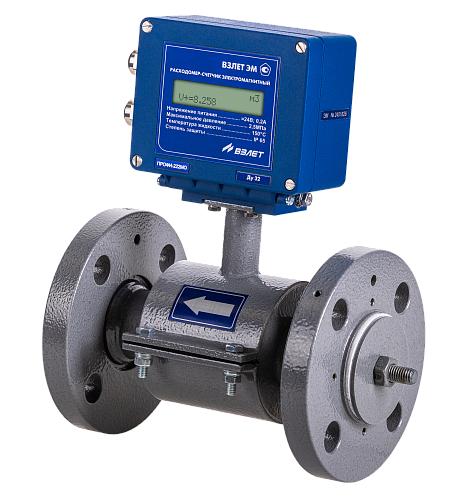

Расходомер-счетчик электромагнитный ВЗЛЕТ ЭМ ПРОФИ предназначен для измерения объемного расхода жидких электропроводящих сред с различным содержанием примесей, растворов кислот и щелочей, абразивных и других жидкостей
Госреестр 12325-25
Исполнения измерительного блока:
ПРОФИ-1ххМ — без индикатора, импульсный и токовый (по заказу) выходы, RS-485, выход направления потока, выносная кнопка управления, в том числе дозирования;
ПРОФИ-2ххМ — с индикатором, RS-485, выход направления потока, выносная кнопка управления, в том числе дозирования.
Тип присоединения:
ПРОФИ-х1хМ — «сэндвич» (от DN 10 до DN 150о);
ПРОФИ-х2хМ — фланцевое (от DN 20 мм).
Материал футеровки проточной части:
ПРОФИ-хx1М — полиуретан;
ПРОФИ-хx2М — фторопласт.
Исполнения по назначению:
ПРОФИ-хххМ О — общепромышленное исполнение;
ПРОФИ-хххМ А — агрессивостойкое исполнение;
ПРОФИ-хххМ И — износоустойчивое исполнение;
Отличительные особенности:
- возможность монтажа в пластиковые (металлопластиковые) трубопроводы;
- стабильные, воспроизводимые измерения на агрессивных средах и в тяжелых условиях эксплуатации;
- удобный монтаж;
- исполнение только в «металле»;
- универсальные выходы: режимы частотный, импульсный или логический;
- увеличенная мощность выходов (в пассивном режиме допускается питание от внешнего источника напряжением постоянного тока от 5 до 26 В, допустимое значение коммутируемого тока нагрузки до 150 мА);
- частота на универсальных выходах – максимально рабочая 500Гц, аварийная 700Гц;
- удобная система индикации;
- контроль заполнения трубопровода;
- расширенная самодиагностика прибора.
Вывод информации:
- на жидкокристаллический символьный индикатор (кроме ПРОФИ-1ххМ);
- в виде импульсов с нормированным весом или логических сигналов;
- по последовательному интерфейсу RS-485;
- в виде нормированного токового сигнала (по заказу).
Характеристики
| Наименование характеристики | Значение |
|---|---|
| Диаметр условного прхода: | DN10; DN15; DN25; DN32; DN40; DN50; DN65; DN80; DN100; DN150; DN200; DN300 |
| Диапазон температур измеряемой среды, °С: | от -10 до +180 |
| Удельная проводимость измеряемой среды, См/м, не менее: | 5·10(-4) |
| Диапазон измеряемого среднего объемного расхода (с учетом направления потока), м3/ч: | от 0,004Qнаиб. до Qнаиб |
| Пределы допускаемой относительной погрешности измерений, %: | от ±0,5 до ±2,0 |
| Давление измеряемой среды, МПа, не более: | 2,5 |
| Потребляемая мощность, Вт, не более: | 5,0 |
| Степень защиты оболочки: | IP65 |
Комплектация
- Расходомер-счетчик электромагнитный «ВЗЛЕТ ЭМ» - 1 шт.;
- Преобразователь напряжения - 1 шт.;
- Паспорт - 1 шт.;
- Комплект монтажный - 1 компл.
