Описание

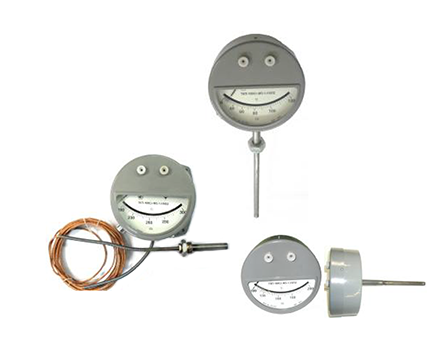

Термометры манометрические конденсационные показывающие сигнализирующие ТКП-160Сг-М3 предназначены для измерения температуры воды, масла и других неагрессивных жидкостей в промышленных установках и управления внешними электрическими цепями от сигнализирующих устройств.
Термометр состоит из манометрической системы, измерительного и сигнализирующего устройств. Манометрическая термосистема состоит из термобаллона, дистанционного капилляра и манометрической пружины.
Принцип действия термометра основан на строгой зависимости между температурой и давлением термометрического вещества, находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры изменяется давление внутри манометрической системы, происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства.
Пределы замыкания и размыкания цепи задаются двумя указателями.
Госреестр РБ 03 10 5269 22
Характеристики
| Наименование характеристики | Значение |
|---|---|
| Диапазон измерения температуры, °С: | от - 25 до + 75 |
| Диапазон измерения температуры, °С: | от 0 до + 120 |
| Диапазон измерения температуры, °С: | от + 100 до + 200 |
| Диапазон измерения температуры, °С: | от + 200 до + 300 |
| Класс точности: | 1,5; 2,5 |
| Диаметр термобаллона, мм: | 12; 14; 16 |
| Длина соединительного капилляра, м: | 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 12,0; 16,0; 25,0 |
| Длина погружения термобаллона, мм: | 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000 |
| Материал термобаллона: | Нержавеющая сталь 12Х18Н10Т или Латунь ЛС59-1 |
| Материал защитной оболочки капилляра: | А - медная; Б - полиэтиленовая |
| Способ присоединения термобаллона: | Гибкий |
| Масса, кг, не более: | 4,5 (для дистанционных); 2,5 (для местных) |
| Габаритные размеры корпуса, мм, не более: | 200х90 |
| Степень защиты корпуса: | IP43 |
| Диаметр присоединительной резьбы: | М27x2-6g |
| Заполнитель термосистемы: | хладон 22 или метил хлористый или этил хлористый или ацетон или толуол |
| Рабочее положение корпуса для термометров: | Вертикальное |
