Описание

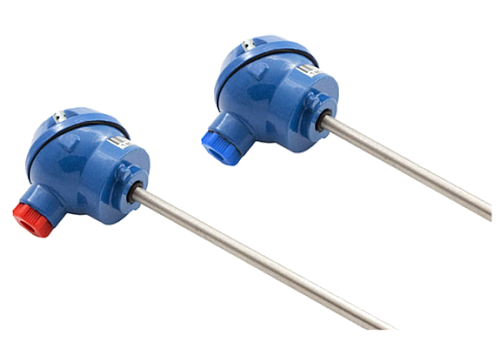

Комплект предназначен для измерения температуры и разности температур в системах учета количества теплоты в том числе для систем, учитывающих динамические составляющие погрешности учета.
Термопреобразователи из комплекта должны эксплуатироваться с защитными гильзами.
Термометры подбираются в пару по трем точкам из термопреобразователей платиновых ТСП-Н. Термопреобразователь, устанавливаемый на подающий трубопровод, обозначен красным винтом сальникового ввода, а устанавливаемый на обратный трубопровод синим винтом. Термопреобразователь монтируется на трубопровод при помощи гильз защитных конструктивных исполнений 3 и бобышек приварных БП 1 (или БП 2). Кабель для подключения к внешнему устройству заводится через сальниковый ввод внутрь корпуса и подсоединяется к схеме через клеммную колодку гайками и шайбами.
Госреестр РБ 03 10 1762 20
Характеристики
| Наименование характеристики | Значение |
|---|---|
| Диапазон измеряемых температур,°С: | от 0 до плюс 160 |
| Значение номинальной статической характеристики (НСХ) по ГОСТ 6651: | Pt100, Pt500, Pt1000, 100П |
| Класс по ГОСТ 6651: | А; В |
| Схема электрических соединений: | 2-х проводная; 4-х проводная |
| Диаметр монтажной части, мм: | 6 |
| Диаметр монтажной части, мм: | 60; 80; 100; 120; 160; 200; 250 |
| Минимальная разность измеряемых температур Δt, °С: | 3 |
| Крепление: | установка в гильзу |
| Время термического срабатывания, с, не более: | 6 |
Комплектация
- Комплект термопреобразователей сопротивления - 1шт.
- Паспорт - 1 шт.
- Упаковка
