Описание

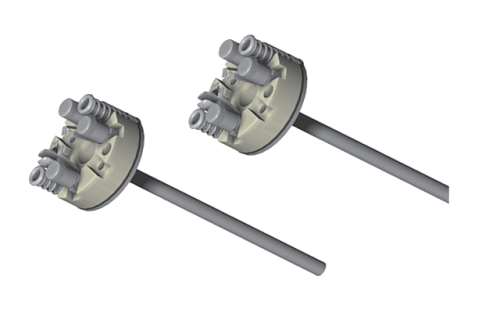

Комплект предназначен для измерения температуры твердых, сыпучих, жидких и газообразных сред в системах учета и автоматического регулирования различного назначения.
Термопреобразователь должен эксплуатироваться с защитной гильзой.
Комплект подбирается в пару по трем точкам из термопреобразователей платиновых ТСП-Н. Термопреобразователь, устанавливаемый на подающий трубопровод, обозначен буквой “Г” на бирке, а устанавливаемый на обратный трубопровод буквой “X”. Термопреобразователь монтируется на трубопровод при помощи гильзы защитной ГЗ 8-Х и бобышки приварной БП 1 (или БП 2) или без неё. Термопреобразователь устанавливают в гильзу защитную, производят подключение к внешнему устройству, закрывают крышку и фиксируют ее винтом, создавая герметичное соединение.
Госреестр РБ 03 10 1762 20
Характеристики
| Наименование характеристики | Значение |
|---|---|
| Диапазон измеряемых температур,°С: | от 0 до плюс 160 |
| Значение номинальной статической характеристики (НСХ) по ГОСТ 6651: | Pt100, Pt500, Pt1000 |
| Класс по ГОСТ 6651: | А; В |
| Схема электрических соединений: | 2-х проводная; 4-х проводная |
| Диаметр монтажной части, мм: | 6 |
| Диаметр монтажной части, мм: | 160; 200; 250; 320; 400 |
| Минимальная разность измеряемых температур Δt, °С: | 3 |
| Крепление: | установка в гильзу |
Комплектация
- Комплект термопреобразователей сопротивления - 1шт.
- Паспорт - 1 шт.
- Упаковка
