Описание
Термопреобразователь предназначен для измерения температуры твердых, сыпучих, жидких и газообразных сред в системах учета и автоматического регулирования различного назначения.
Термопреобразователь должен эксплуатироваться с защитной гильзой.

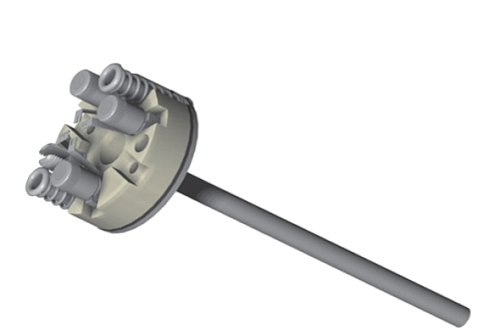

Термопреобразователь состоит из чувствительного элемента, помещенного в защитную трубку ∅6, и клеммной колодки. Конструктивно термопреобразователь предназначен для эксплуатации в защитной гильзе с герметичным алюминиевым корпусом. Крепление осуществляется подпружиненными винтами, плотно прижимающими термопреобразователь к основанию защитной гильзы.
Термопреобразователь монтируется на трубопровод при помощи гильзы защитной ГЗ 8-Х и бобышки приварной БП 1 (или БП 2) или без неё. Термопреобразователь устанавливают в гильзу защитную, производят подключение к внешнему устройству, закрывают крышку и фиксируют ее винтом, создавая герметичное соединение.
Госреестр РБ 03 10 0494 20
Характеристики
| Наименование характеристики | Значение |
|---|---|
| Значение номинальной статической характеристики (НСХ) по ГОСТ 6651: | Pt100; Pt500; Pt1000 |
| Диапазон измеряемых температур,°С: | от 0 до плюс 160; от минус 50 до плюс 180; от минус 50°C до плюс 400°C |
| Класс по ГОСТ 6651: | АА; А; В |
| Схема электрических соединений: | 2-х проводная; 4-х проводная |
| Крепление: | установка в гильзу |
| Диаметр монтажной части, мм: | 6 |
| Длина монтажной части, мм: | 160; 200; 250; 320; 400 |
Комплектация
- Термопреобразователь сопротивления - 1шт.
- Паспорт - 1 шт.
- Гильза защитная* - 1 шт.
- Бобышка* - 1 шт.
- Руководство по эксплуатации* - 1 шт.
- Упаковка
(* поставляется по отдельному запросу)
